Motor persiana 59mm 120Nm/180Kg MANIVELA
Motor persiana 59mm 120Nm/180Kg MANIVELA
Disponible
SKU
ES59-120M
Descargas disponibles:
Precio especial
154,40 €
Precio habitual
221,00 €
0Motor especial para toldos y persianas grandes, tienen gran capacidad de carga, hasta 180Kg y sirven para diferentes diámetros mayores a 60 mm. Motores capaces de accionar persianas de gran... Read More
APLICACIONES:
| Persianas de hasta 180Kg | Toldos: No recomendado | Cortinas enrollables: No recomendado |
 |
 |
 |
Éstos nuevos motores que sacamos al mercado son cableados y disponen de un mecanismo con el que permiten también accionar su toldo o persiana con manivela, para que nunca se quede sin poder subir su persiana o extender su toldo debido a un corte de suministro eléctrico,
En el caso de buscar un motor radio frecuéncia, únicamente se deberá añadir un receptor externo estándar, y podrá funcionar correctamente.
En las operaciones de montaje, tenga especial cuidado en no agujerear la carcasa del motor, especialmente al fijar con tornillos el adaptador del motor al eje.
Contenido del producto:

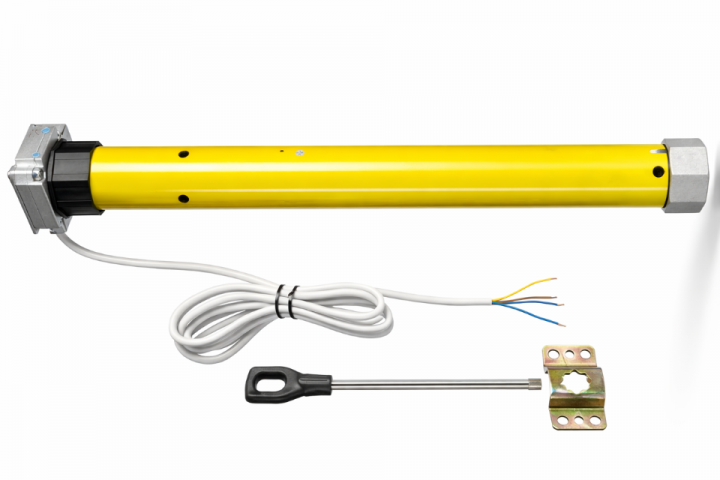

- Motor tubular para persiana de par motor 120 Nm, diámetro Ø59 mm, controlado vía cable.
- Adaptador y corona para eje Ø70/80 mm octogonal.
- Soporte en V de fijación del motor con pasador.
Tiene a disposición nuestro calculador de motor para su persiana y toldo, ademas de los manuales en formato digital y papel, para su correcta instalación.
Nuestros motores de 120Nm mm aguantan un peso de hasta 180Kg y son adecuados para:
- Persianas domésticas grandes con eje de Ø70/80 mm
Dentro de la familia de motores tubulares 59 mm 120Nm encontrará:
Alargue la vida y mejore las prestaciones y rendimiento de su motor con la contera.
Escoja la que mas se adecue a sus necesidades, en este caso, NO escoja una menor a 70mm.
Motor persiana tubular cableado.
Un motor tubular es aquel motor con forma de tubo circular que se introduce dentro de un eje. Los adaptadores que tiene el motor tubular suelen tener forma circular u octogonal y se adaptan al eje para poder transmitir la fuerza necesaria,
Nuestros motores tubulares cableados incorporan 4 hilos:
- Negro/Marrón: Subida del motor.
- Marrón/Negro: Bajada del motor.
- Azul: Neutro.
- Amarillo/Verde: Toma de tierra.
| Modelo | Ø motor | Par motor | Velocidad | Potencia | Intensidad | Longitud |
| (mm) | (Nm) | (rpm) | (W) | (mA) | (mm) | |
| ES59/60 | 59 | 60 | 15 | 310 | 1350 | 676 |
| ES59/100 | 59 | 100 | 9 | 340 | 1520 | 676 |
| ES59/120 | 59 | 120 | 9 | 350 | 1560 | 676 |
| ES92/300 | 92 | 300 | 9 | 661 | 2960 | 666 |
| Voltaje | (V) | 230 |
| Frecuencia | (Hz) | 50 |
| Grado de protección | (IP) | IP44 |
| Número de vueltas máximas | Motores Ø35 Motores Ø92 |
30 |
| Motores Ø45 Motores Ø59 |
22 | |
| Tiempo de funcionamiento contínuo | (Minutos) | 4 |
| Sistemas de control compatibles | Cableados | |
| Final de carrera | Mecánico | |
| Garantía | (meses) | 24 |
¿No encuentra su adaptador?
En nuestra web disponemos de un amplio catálogo de adaptadores. Consúltenos su caso y le proporcionaremos una solución. Le aconsejamos enviar una fotografía por correo electrónico para poder ofrecerle la mejor solución.
Los motores tubulares para persianas, toldos y cortinas enrollables necesitan una corona y un adaptador para poder encajar el motor al eje y transmitirle el movimiento. Las persianas suelen utilizar un eje octogonal mientras que los toldos y las cortinas enrollables utilizan ejes circulares.
Protección térmica.
Todos los motores tubulares incluyen una protección térmica. Los motores han sido diseñados para trabajar con la intensidad de uso normal de una persiana, que no suele ser intensiva. Ante un uso contínuo, los motores podrían sobrecalentarse, por lo que la protección térmica para el motor para protejerlo. Simplemente espere unos minutos a que se enfríe en motor, y podrá volver a usarlo sin problemas. No toque la superfície del motor con las manos cuando está caliente, podría quemarse.
Los motores tubulares M&B han pasado los certificados de calidad RoHS, CE, TÜV GS, DVE y CCC. M&B le ofrece garantía directa de fábrica de 5 años en gama PREMIUM, y 2 años en gama Estándar y motores de puerta. Ver condiciones de garantía.
Ficha técnica:
Características técnicas del producto:
- Par motor: 120 Nm
- Motor: ES59/120
- Ø Diámetro del motor: 59 mm
- Ø Diámetro de eje recomendado: 70/80 mm (siempre mayor que Ø motor)
- Persianas indicadas: PVC/Aluminio, aproximadamente hasta 188 kg, 21 m²
- Toldos indicados: ✗ no recomendado
- Cortinas enrollables recomendadas: ✗ no recomendado
- Sistemas de control compatibles: Cableado (radio si añade receptor) y manivela
- Regulación de final de carrera: Mecánico
Características del producto:
- Manual: ✓ Incluído
- Soporte motor: ✓ Incluído, soporte en V con pasador de fijación
- Corona y adaptador: ✓ Incluídos, para eje Ø70/80mm octogonal
- Sistema de regulación de final de carrera: ✓ Incluído
- Sistemas de control incluídos: ✗ No incluídos
- Receptores incluídos: ✗ No incluídos
- Automatismos incluídos: ✗ No incluídos
Tablas de motores tubulares:
- ES: Motores Cableados Estándar
- EY: Motores Radio frecuencia Estandar
- PY: Motores Radio frecuencia PREMIUM
- PE: Motores Electrónicos PREMIUM
Motores Cableados Estándard (ES)
| Modelo | Ø motor | Par motor | Velocidad | Potencia | Intensidad | Longitud |
| (mm) | (Nm) | (rpm) | (W) | (mA) | (mm) | |
| ES35/10 | 35 | 10 | 17 | 121 | 530 | 497 |
| ES35/13 | 35 | 13 | 14 | 121 | 530 | 497 |
| ES45/20 | 45 | 20 | 15 | 145 | 640 | 511 |
| ES45/30 | 45 | 30 | 15 | 191 | 830 | 581 |
| ES45/40 | 45 | 40 | 15 | 198 | 860 | 581 |
| ES45/50 | 45 | 50 | 12 | 205 | 890 | 581 |
| ES59/60 | 59 | 60 | 15 | 310 | 1350 | 676 |
| ES59/100 | 59 | 100 | 9 | 340 | 1520 | 676 |
| ES59/120 | 59 | 120 | 9 | 350 | 1560 | 676 |
| ES92/300 | 92 | 300 | 9 | 661 | 2960 | 666 |
| Voltaje | (V) | 230 |
| Frecuencia | (Hz) | 50 |
| Grado de protección | (IP) | IP44 |
| Número de vueltas máximas | Motores Ø35 Motores Ø92 |
30 |
| Motores Ø45 Motores Ø59 |
22 | |
| Tiempo de funcionamiento contínuo | (Minutos) | 4 |
| Sistemas de control compatibles | Cableados | |
| Final de carrera | Mecánico | |
| Garantía | (meses) | 36 |
Motores Radio frecuencia Estándar (EY)
| Modelo | Ø motor | Par motor | Velocidad | Potencia | Intensidad | Longitud |
| (mm) | (Nm) | (rpm) | (W) | (mA) | (mm) | |
| EY35/10 | 35 | 10 | 17 | 121 | 530 | 617 |
| EY35/13 | 35 | 13 | 14 | 121 | 530 | 617 |
| EY45/20 | 45 | 20 | 15 | 145 | 640 | 651 |
| EY45/30 | 45 | 30 | 15 | 191 | 830 | 651 |
| EY45/40 | 45 | 40 | 15 | 198 | 860 | 651 |
| EY45/50 | 45 | 50 | 12 | 205 | 890 | 651 |
| Voltaje | (V) | 230 |
| Frecuencia | (Hz) | 50 |
| Grado de protección | IP44 | |
| Número de vueltas máximas | Motores Ø35 | 30 |
| Motores Ø45 | 22 | |
| Tiempo de funcionamiento contínuo | (Minutos) | 4 |
| Sistemas de control compatibles | Radio frecuencia Estándar | |
| Final de carrera | Mecánico | |
| Garantía | (meses) | 36 |
Motores Radio frecuencia PREMIUM (PY)
| Modelo | Ø motor | Par motor | Velocidad | Potencia | Intensidad | Longitud |
| (mm) | (Nm) | (rpm) | (W) | (A) | (mm) | |
| PY35/10 | 35 | 10 | 14 | 115 | 0,485 | 600 |
| PY45/20 | 45 | 20 | 15 | 135 | 0,588 | 630 |
| PY45/30 | 45 | 30 | 15 | 190 | 0,83 | 695 |
| PY45/40 | 45 | 40 | 12 | 200 | 0,89 | 695 |
| PY45/50 | 45 | 50 | 12 | 250 | 1,089 | 715 |
| Voltaje | (V) | 230 |
| Frecuencia | (Hz) | 50 |
| Grado de protección | IP44 | |
| Número de vueltas | (Mínimas) | 0 |
| (Máximas) | 200 | |
| Tiempo de funcionamiento contínuo | (Minutos) | |
| Sistemas de control compatibles | Radio frecuencia PREMIUM | |
| Final de carrera | Mecánico | |
| Garantía | (meses) | 60 |
Motores Electrónicos PREMIUM (PE)
| Modelo | Ø motor | Par motor | Velocidad | Potencia | Intensidad | Longitud |
| (mm) | (Nm) | (rpm) | (W) | (A) | (mm) | |
| PE35/10 | 35 | 10 | 14 | 115 | 0,485 | 509 |
| PE45/20 | 45 | 20 | 15 | 135 | 0,588 | 536 |
| PE45/30 | 45 | 30 | 15 | 190 | 0,83 | 560 |
| PE45/40 | 45 | 40 | 12 | 200 | 0,89 | 583 |
| PE45/50 | 45 | 50 | 12 | 250 | 1,089 | 590 |
| Voltaje | (V) | 230 |
| Frecuencia | (Hz) | 50 |
| Grado de protección | IP44 | |
| Número de vueltas | (Mínimas) | 0 |
| (Máximas) | (sin máximo) | |
| Tiempo de funcionamiento contínuo | (Minutos) | |
| Sistemas de control compatibles | Radio frecuencia PREMIUM | |
| Final de carrera | ELECTRÓNICO | |
| Garantía | (meses) | 60 |
Tablas de ejes y adaptadores:
Su motor será instalado dentro de un eje, y por ello siempre necesita un eje más grande que el diámetro exterior de su motor. Las coronas y adaptadores permiten fijar y adaptar el motor a su eje.
Ejes
Los diámetros siempre són medidos por el exterior del eje. En ejes octogonales, se mide el diámetro inferior (entre las superfícies rectas).
Los ejes octogonales son para persianas, mientras los ejes circulares son usados para toldos y cortinas enrollables.
| Ø nominal | Forma | Ø real aproximado | Ø motor habitual |
|---|---|---|---|
| 40 | Octogonal | 40 | 35 |
| Circular | 36~43 | 35 | |
| 60 | Octogonal | 60 | 45 |
| Circular | 60 | 45 | |
| 70 | Octogonal | 70 | 45 o 59 |
| Circular | 70 | 45 o 59 | |
| 78 | Circular | 78~80 | 45 o 59 |
| 100 | Circular | 100 | 92 |
Coronas y Adaptadores
Los códigos subrayados estan incluídos por defecto con el motor que nos compre.
| Diámetros Ø | Códigos de [Corona + Adaptador] | ||
|---|---|---|---|
| Ø Motor | Ø Eje | Para eje octogonal | Para eje circular |
| 35 | 40 | 35/oct40 | 35/cir40 |
| 45 | 60 | 45/oct60 | 45/cir60 |
| 70 | 45/oct70 | 45/cir70 | |
| 78 | 45/cir78 | ||
| 59 | 70 | 59/oct70 | 59/cir70 |
| 78 | 59/cir78 | ||
| 92 | 100 | 92/cir100 | |
Tablas de motores para persianas:
Su motor debe tener una potencia igual o superior a la necesaria para su persiana. Una potencia inferior no sería capaz de mover la persiana.
El peso y dimensiones indicados de persiana son aproximados. Para una mayor precisión, use nuestro calculador de la web o consúltenos. Las persianas pequeñas siempre suelen usar ejes octogonales. Fíjese en el adaptador por defecto que incluye su motor, y si necesita otro.
Dimensión del motor
A continuación se encuentra el peso i dimensiones indicados de persiana para cada motor, según su par motor y diámetro Ø.
| Ø
Diámetro (mm) |
Par motor (Nm) |
Peso aproximado de persiana (kg) |
Dimensiones aproximadas de persiana (m²) |
|---|---|---|---|
| 35 | 10 | 25 | 3 |
| 13 | 31 | 3 | |
| 45 | 20 | 35 | 4 |
| 30 | 53 | 6 | |
| 40 | 73 | 8 | |
| 50 | 90 | 10 | |
| 59 | 60 | 81 | 10 |
| 100 | 150 | 17 | |
| 120 | 188 | 21 | |
| 92 | 300 | 341 | 38 |
Tablas de motores para toldos:
Los toldos con brazos de pueden motorizar con nuestros motores tubulares. Este tipo de toldo conta de un eje con o sin cajón, dos o cuatro brazos artículados que se estiran con el toldo, y una barra al final del toldo donde llegan los brazos artículados.
Los toldos siempre suelen usar ejes circulares. Por ello necesitará un adaptador circular para su motor.
Medidas del toldo
Para simplificar su lectura, hemos simplificado las dimensiones del toldo en 4 medidas, usando los mismos nombres que las tallas de ropa (de pequeño a grande: S, M, L, XL).
| Nº de brazos |
Línea de toldo máxima (ancho) |
Ø Diámetro del eje |
Salida de toldo máxima (largo) | |||||
|---|---|---|---|---|---|---|---|---|
| 1.5 m | 2 m | 2.5 m | 3 m | 3.5 m | 4 m | |||
| 2 | 6 m | 60 mm | S | S | S | S | S | M |
| 70 ~ 80 mm | S | S | S | M | M | L | ||
| 85 mm | S | M | M | M | L | XL | ||
| 4 | 12 m | 60 mm | S | M | M | L | XL | XL |
| 70 ~ 80 mm | S | M | L | XL | XL | XL | ||
| 85 mm | L | XL | XL | XL | XL | XL | ||
Equivalencias de toldo con motor
Según la medida de su motor, le corresponde un motor u otro según su par motor:
| Medida del motor | Denominación de la medida | Motor recomendado |
|---|---|---|
| Pequeño | S | Motor tubular de 30 Nm (Ø 45 mm) |
| Mediano | M | Motor tubular de 40 Nm (Ø 45 mm) |
| Grande | L | Motor tubular de 50 Nm (Ø 45 mm) |
| Muy grande | XL | Motor tubular de 100 Nm (Ø 59 mm) |
Tablas de motores para cortina enrollable:
Las cortinas enrollables tipo estore son una tela enrollada alrededor de un eje, normalmente siempre circular, que asciende y desciende de forma muy parecida a una persiana.
Este tipo de cortina es muy fácil de motorizar con nuestros motores. Excepto en cortinas muy grandes, normalmente se usa el motor tubular de 10 Nm o 13 Nm de diámetro Ø35, debido a que son cortinas muy poco pesadas.
Le recomendamos siempre consultar su caso para conocer el motor adecuado para usted.
Puede solicitar más información del producto en el formulario, o dejarnos un comentario si así lo desea.
